Что находится внутри колеса велосипеда: устройство, состав и крепление

Колесо велосипеда — это один из ключевых компонентов, который напрямую влияет на качество езды, устойчивость и безопасность. Внешне простое на первый взгляд, колесо представляет собой сложную конструкцию, состоящую из множества элементов, работающих в гармонии друг с другом. Понимание устройства колеса важно для любого велосипедиста, так как это знание поможет в правильном обращении с велосипедом и в ремонте, если возникнут неполадки.

Конструкция велосипедного колеса

Велосипедное колесо — это сложная конструкция, состоящая из нескольких ключевых компонентов, каждый из которых играет важную роль в обеспечении движения и стабильности велосипеда. Основные компоненты колеса включают:

1. Обод. Внешний круг колеса, на который устанавливается покрышка. Он поддерживает форму колеса и равномерно распределяет нагрузку. Обода могут быть изготовлены из различных материалов, таких как алюминий, сталь или карбон, и бывают разных профилей в зависимости от типа велосипеда.

2. Спицы. Соединяют обод с втулкой и передают нагрузку между этими двумя частями. Спицы поддерживают натяжение колеса, обеспечивая его жесткость и устойчивость. Правильная протяжка спиц — важный аспект в обслуживании колеса, так как от этого зависит его долговечность и надежность.

3. Втулка. Находится в центре колеса и содержит подшипники, которые обеспечивают плавное вращение колеса вокруг оси. Втулки могут быть разного типа в зависимости от типа велосипеда и стиля езды, и часто они включают механизмы для крепления тормозных дисков или зубчатых колес.

4. Покрышка. Надевается на обод и непосредственно контактирует с дорогой. Она обеспечивает сцепление с поверхностью, поглощает удары и вибрации, защищает камеру (если она есть) и обод от повреждений.

5. Камера (при наличии). Устанавливается внутри покрышки и удерживает воздух, создавая давление, которое поддерживает форму колеса. Некоторые современные колеса могут быть бескамерными, где покрышка и обод герметично соединены, что снижает риск проколов.

Все эти части работают вместе, чтобы обеспечить плавное и эффективное движение велосипеда. Обод поддерживает форму колеса, спицы распределяют нагрузку и поддерживают его жесткость, втулка обеспечивает вращение, а покрышка и камера (если она есть) контактируют с дорогой и поглощают удары. Важно, чтобы все компоненты были правильно установлены и обслуживались, чтобы избежать проблем в пути и продлить срок службы колеса.

Обод

Виды ободов и их функции: Обод велосипеда может быть разного профиля и ширины, что влияет на его функциональность. Например, обод с высоким профилем лучше противостоит деформациям, а широкий обод обеспечивает большую устойчивость на трассе. В зависимости от типа велосипеда и условий эксплуатации выбирается соответствующий вид обода.

Материалы для ободов:

Сталь:
Стальные обода известны своей прочностью и долговечностью, но они значительно тяжелее по сравнению с другими материалами. Они чаще всего используются на недорогих или ретро-велосипедах.
Алюминий:
Алюминиевые обода являются наиболее распространенными, поскольку они сочетают легкость, прочность и устойчивость к коррозии. Они подходят для большинства типов велосипедов.
Карбон:
Карбоновые обода применяются на гоночных и высококлассных велосипедах. Они очень легкие и прочные, но требуют более бережного обращения и могут быть дорогостоящими.

Деформации и их устранение:
Со временем обод может деформироваться из-за ударов или интенсивного использования. Важно вовремя обнаружить проблемы, такие как «восьмерки» или «яйца», и произвести их исправление. Для устранения деформаций используется специальный инструмент — натяжитель спиц, а для оценки точности выравнивания — центрирующая стойка. Важно проводить регулировку аккуратно, чтобы не повредить обод и спицы

Спицы

Роль спиц в конструкции колеса: Спицы играют ключевую роль в распределении нагрузки и поддержании формы колеса. Они соединяют втулку с ободом, создавая жесткую, но гибкую структуру, которая выдерживает вес велосипедиста и поглощает удары от неровностей дороги.

Количество спиц и их влияние на прочность: Количество спиц в колесе варьируется в зависимости от его назначения. Для гоночных велосипедов обычно используется меньше спиц (от 20 до 28), что снижает вес и улучшает аэродинамику. Для горных и туристических велосипедов чаще применяется большее количество спиц (от 32 до 36), что повышает прочность и устойчивость к нагрузкам. Чем больше спиц, тем равномернее распределяется нагрузка по ободу, что увеличивает долговечность колеса.

Материалы спиц: Спицы могут быть изготовлены из различных материалов, каждый из которых имеет свои особенности:

Стальные спицы: наиболее распространены и обладают хорошей прочностью и гибкостью. Они обеспечивают надежную поддержку и долговечность колеса, устойчивы к коррозии, особенно если изготовлены из нержавеющей стали.
Алюминиевые спицы: легче стальных, но менее прочные. Их часто используют для облегченных колес, где важен минимальный вес, однако они менее устойчивы к высоким нагрузкам.
Карбоновые спицы: обладают высокой жесткостью и легкостью, что делает их идеальными для высокопроизводительных велосипедов. Они обеспечивают отличную реакцию на нагрузку, но также требуют более осторожного обращения из-за их хрупкости в сравнении с металлами.

Ступица колеса

Функции ступицы: является центральным элементом велосипедного колеса, вокруг которого вращается весь механизм. Она выполняет ключевые функции, такие как поддержка оси и обеспечение плавного вращения колеса за счет подшипников. Ступица передает усилия от педалей к колесу и способствует эффективному движению велосипеда.

Виды ступиц:

Передняя ступица: Передняя ступица отвечает за крепление переднего колеса к вилке велосипеда и обеспечивает его свободное вращение. В большинстве случаев она не содержит сложных механизмов, кроме подшипников, которые обеспечивают плавное вращение.

Задняя ступица: Задняя ступица более сложная по конструкции, так как в нее встроен механизм для передачи крутящего момента от цепи к колесу. Она может включать трещотку, кассету или планетарную втулку, в зависимости от типа велосипеда. Задняя ступица также отвечает за поддержку цепи и переключение передач.

Материалы для ступиц и их преимущества:

Алюминий: Алюминиевые ступицы наиболее распространены благодаря их легкости и устойчивости к коррозии. Они обеспечивают хорошее сочетание прочности и легкости, что делает их идеальными для большинства велосипедов.
Сталь: Стальные ступицы используются на более дешевых или тяжелых велосипедах, где важна максимальная прочность. Они тяжелее алюминиевых, но обладают высокой износостойкостью и долговечностью.
Карбон: Карбоновые ступицы встречаются на высококлассных велосипедах, предназначенных для гонок. Они легкие и прочные, но стоят значительно дороже и требуют более тщательного обслуживания.

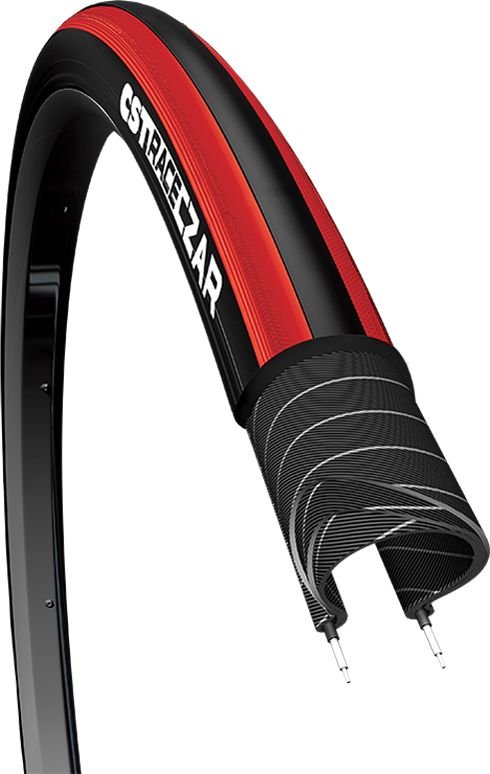

Шина

Основные типы шин:

Клинчер: Клинчерные шины являются наиболее распространенным типом шин для велосипедов. Они состоят из каркаса, на который надевается покрышка с бортиками, фиксирующими шину на ободе. Эти шины удобны в обслуживании и замене, а также обеспечивают хороший баланс между сцеплением и скоростью.

Тубуляр: Тубулярные шины чаще всего используются в профессиональных гонках. Они представляют собой цельную конструкцию, где покрышка и камера объединены. Тубулярные шины приклеиваются к специальному ободу и обеспечивают отличное сцепление и комфорт, но требуют сложного монтажа и специального оборудования.

Тюблес: Тюблесные шины не требуют использования внутренней камеры. Они устанавливаются на специальные обода и герметизируются, что уменьшает риск проколов и позволяет ездить на более низком давлении. Тюблесные шины особенно популярны среди горных велосипедистов благодаря их надежности и универсальности.

Материалы шин и их характеристики:

Резина: является основным материалом для изготовления шин. Она обеспечивает отличное сцепление с дорогой, долговечность и амортизацию. В зависимости от состава резины, шины могут быть более мягкими и липкими или более жесткими и износостойкими.
Кевлар: используется для армирования боковин и защиты от проколов. Шины с кевларовой вставкой легче и более устойчивы к проколам, но могут быть дороже.
Неопрен: обладает высокой устойчивостью к температурным колебаниям и химическим веществам. Такие шины чаще всего применяются на велосипедах, предназначенных для экстремальных условий эксплуатации.

Виды протекторов велосипедных шин и их особенности:

Протекторы для городских шин: Городские велосипеды обычно оснащены шинами с минимальным протектором. Это обеспечивает плавный и быстрый накат по асфальту, снижая сопротивление качению и увеличивая скорость. Такой тип протектора также обеспечивает отличное сцепление с дорогой в условиях сухой погоды. Однако в дождливую погоду или на скользких поверхностях эффективность сцепления может снижаться.

Протекторы для горных велосипедов: Шины для горных велосипедов имеют агрессивный, крупный протектор, который помогает справляться с пересеченной местностью, грязью, камнями и корнями деревьев. Такие протекторы обеспечивают хорошее сцепление и контроль на сложных трассах, однако на асфальте они создают большее сопротивление, что снижает скорость и требует больше усилий при езде.

Протекторы для гибридных и дорожных шин: Гибридные шины имеют комбинированный протектор, который предлагает баланс между сцеплением и скоростью. Этот тип протектора обычно более универсален, подходящий как для асфальта, так и для легкого бездорожья. Он имеет среднюю глубину рисунка и располагает отдельными элементами, которые обеспечивают сцепление на разных типах поверхностей.

Втулки

Виды втулок и их особенности:

Передние втулки: имеют простую конструкцию, предназначенную для удержания переднего колеса и обеспечения его плавного вращения. Они обычно оснащены либо промышленными подшипниками, которые требуют минимального обслуживания, либо шариковыми подшипниками, которые можно регулировать и смазывать.

Задние втулки: более сложные по конструкции, так как они должны передавать крутящий момент от педалей к колесу. Задние втулки могут быть с трещоткой или с кассетой, а также с планетарными передачами внутри, что позволяет переключать скорости. Задние втулки также содержат механизмы для крепления тормозных дисков или тормозных барабанов.

Втулки с генератором: используются на велосипедах, где требуется освещение или зарядка устройств во время движения. Они имеют встроенный динамо-механизм, который вырабатывает электроэнергию по мере вращения колеса. Это решение удобно для туристических и городских велосипедов, где важно наличие автономного освещения.

Как выбрать втулку для различных условий езды:

Для города: если велосипед используется преимущественно в городе, подойдет втулка с минимальным обслуживанием, например, втулка с промышленными подшипниками. Это обеспечивает долговечность и плавность хода при минимальном уходе.
Для горных велосипедов: втулки с повышенной герметичностью и надежными подшипниками лучше подойдут для экстремальных условий, где часто встречаются грязь и влага. Также стоит обратить внимание на втулки с возможностью установки дисковых тормозов.
Для туристических велосипедов: втулки с генератором могут быть полезны для дальних поездок, где важно наличие электроэнергии для освещения или зарядки гаджетов. Также стоит выбирать втулки с повышенной надежностью и долговечностью.

Крепление колеса

Типы креплений:

Быстросъемный эксцентрик: являются наиболее популярным типом крепления колес на современных велосипедах. Они позволяют быстро снимать и устанавливать колеса без необходимости использования инструментов. Эксплуатация эксцентрика проста: достаточно открыть рычаг, ослабить натяжение и снять колесо.

Осевые гайки: используют резьбовое соединение для крепления колеса к раме. Этот тип крепления требует использования гаечного ключа для установки и снятия колеса. Осевые гайки обеспечивают более жесткую фиксацию колеса, что делает их подходящими для велосипедов, где важна надежность крепления, например, на трековых или грузовых велосипедах.

Болтовое крепление: использует болты для фиксации колес на велосипеде, обеспечивая очень прочное соединение. Этот тип крепления также требует использования инструментов для установки и снятия колес. Болтовое крепление часто используется на некоторых типах спортивных и городских велосипедов, а также на велосипедах с дисковыми тормозами.

Преимущества и недостатки каждого типа:

Быстросъемный эксцентрик: Преимущества: удобство и скорость установки/снятия колеса без инструментов; широко распространен. Недостатки: менее надежное крепление по сравнению с другими типами; может ослабнуть при неправильной настройке.
Осевые гайки: Преимущества: более надежное крепление; подходит для тяжелых условий эксплуатации. Недостатки: требует использования инструментов для снятия/установки; занимает больше времени.
Болтовое крепление: Преимущества: прочное и надежное крепление; подходит для велосипедов с высокой нагрузкой. Недостатки: требует инструментов для установки/снятия; менее удобно в использовании.

Как правильно крепить колесо:

Для эксцентрика: Убедитесь, что рычаг эксцентрика плотно затянут, но не слишком сильно, чтобы избежать повреждения оси. Рычаг должен быть расположен параллельно раме, чтобы избежать случайного открытия.
Для осевых гаек: Используйте гаечный ключ, чтобы плотно затянуть гайки с обеих сторон оси. Проверьте, чтобы колесо было выровнено правильно, без перекосов.
Для болтового крепления: Закрепите болты с помощью гаечного ключа или шестигранника, следя за равномерным затягиванием с обеих сторон. Убедитесь, что колесо надежно зафиксировано и не смещается.

Диаметр колеса и ширина покрышки

Влияние диаметра колеса на езду:

Диаметр колеса оказывает значительное влияние на поведение велосипеда на дороге. Большие колеса, такие как 29-дюймовые, обеспечивают лучшую проходимость и плавность хода, особенно на неровных поверхностях. Они легче перекатываются через препятствия и обеспечивают более стабильную езду на высоких скоростях. Однако, такие колеса могут быть менее маневренными на крутых поворотах и более тяжелыми для разгона.

Меньшие колеса, такие как 26-дюймовые, обеспечивают лучшую маневренность и ускорение. Они легче ускоряются и останавливаются, что делает их идеальными для городских условий и техничных трасс с частыми поворотами. Однако, они могут испытывать трудности при преодолении крупных препятствий и обеспечивать менее плавную езду на неровных дорогах.

Как выбрать правильную ширину покрышки для вашего велосипеда:

Широкие покрышки: такие как 2.3" и выше, обеспечивают лучшее сцепление с дорогой и амортизацию. Они идеальны для внедорожных условий и обеспечивают дополнительную устойчивость на рыхлых поверхностях. Однако, они могут быть тяжелее и оказывать большее сопротивление на асфальте.
Узкие покрышки: такие как 1.5" или меньше, обеспечивают меньший вес и сопротивление качению. Они идеально подходят для шоссейных и городских велосипедов, обеспечивая лучшую скорость и эффективность на ровных дорогах. Однако, они могут быть менее устойчивыми на рыхлых и неровных поверхностях.
Средняя ширина покрышки: такие как 1.75"-2.1", обеспечивают баланс между сцеплением и скоростью. Они являются универсальным вариантом для городских и гибридных велосипедов, обеспечивая комфорт и стабильность на большинстве поверхностей.

При выборе ширины покрышки важно учитывать условия эксплуатации велосипеда и личные предпочтения по стилю езды. Учитывайте, что более широкие покрышки могут потребовать изменения ширины обода и дополнительного пространства в раме вашего велосипеда.

Сборка и обслуживание колеса

Пошаговая инструкция по сборке колеса:

Подготовка всех компонентов. Соберите все необходимые компоненты: обод, спицы, втулку, nipples (ниппели) и покрышку. Убедитесь, что все детали совместимы между собой и находятся в хорошем состоянии.
Установка втулки. Начните с установки втулки в центр обода. Убедитесь, что втулка расположена правильно относительно обода и спицевых отверстий.
Вставка спиц. Начинайте вставлять спицы, используя правильный спицевой рисунок (например, крест-3 или крест-4). Вставляйте спицы по одной, прикрепляя их к втулке и затягивая ниппели вручную, пока все спицы не будут установлены.
Протяжка спиц. Начинайте постепенно подтягивать ниппели, начиная с небольшого натяжения и увеличивая его по мере равномерного распределения натяжения по всему колесу. Используйте спицевой ключ для точного натяжения спиц.
Выравнивание и правка. После начальной протяжки проверьте обод на наличие биений и сделайте корректировки, подтягивая или ослабляя спицы. Это обеспечит ровное вращение колеса.
Установка покрышки. После того, как спицы натянуты и колесо выровнено, установите покрышку и накачайте её до рекомендуемого давления.

Регулярное обслуживание и протяжка спиц:

Регулярная протяжка спиц и проверка состояния колеса помогут поддерживать его в рабочем состоянии и предотвратить проблемы во время езды. Проверяйте натяжение спиц каждые 500-1000 км, особенно после поездок по неровным дорогам. Если обнаружены ослабленные спицы, их необходимо подтянуть, чтобы избежать деформации обода и выхода колеса из строя.

Как продлить срок службы вашего колеса:

Регулярная проверка натяжения. Постоянно следите за натяжением спиц и правильностью их положения. Это поможет предотвратить преждевременное изнашивание и поломки.
Чистка и смазка втулки. Периодически разбирайте втулку для чистки и смазки подшипников. Это предотвратит износ и обеспечит плавное вращение колеса.
Избегайте перегрузок. Не перегружайте велосипед и избегайте экстремальных условий езды, которые могут повредить обод, спицы или втулку.
Использование качественных компонентов. Используйте качественные спицы, обода и втулки, чтобы минимизировать риск поломок и увеличить долговечность колеса.

В этой статье мы подробно рассмотрели устройство, состав и крепление велосипедного колеса. Мы обсудили основные компоненты, такие как обод, спицы, втулка и покрышка, а также их роль в обеспечении движения велосипеда. Понимание этих элементов и их взаимосвязи помогает велосипедистам не только лучше разбираться в конструкции своего велосипеда, но и быть готовыми к самостоятельному ремонту в случае необходимости.

Правильный выбор колес и их регулярное обслуживание имеют ключевое значение для безопасности и комфорта при езде. Подбор подходящих по размеру и материалам компонентов, своевременная протяжка спиц и уход за втулками позволяют значительно продлить срок службы колес и избежать поломок в самый неподходящий момент. Это особенно важно для тех, кто использует велосипед не только для прогулок, но и для активных тренировок или дальних поездок.

В заключение, стоит подчеркнуть, что качественные колеса — это основа надёжности и удовольствия от езды. Они должны быть выбраны с учётом всех условий эксплуатации и обслуживаться с должным вниманием. Такой подход не только повысит эффективность и комфорт вашего велосипеда, но и обеспечит вам безопасность на дороге.
